Grade de barras automática com dois mecanismos de limpeza independentes em uma única estrutura, projetada para gradeamento grosso e médio em canais de esgoto. Alta confiabilidade operacional com manutenção simplificada e operação contínua sem interrupção.

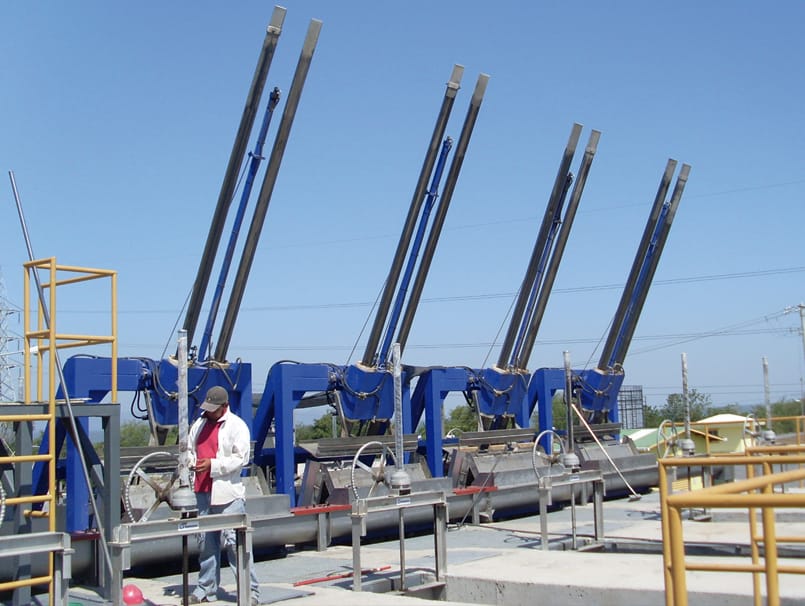

O T-Rake Dual da Estruagua é uma grade de barras automática com sistema de limpeza duplo (dual), integrando dois mecanismos independentes de remoção de sólidos em uma única estrutura instalada no canal de esgoto. Esse conceito garante operação contínua mesmo em condições de alta carga de sólidos, pois enquanto um mecanismo opera, o outro pode ser inspecionado ou mantido sem interrupção do gradeamento.
Projetado para gradeamento grosso e médio, o T-Rake Dual é ideal para a entrada de ETEs municipais, estações de bombeamento e instalações industriais onde a confiabilidade do pré-tratamento é crítica. A estrutura em aço inox, os rastelos robustos e o acionamento elétrico automático garantem operação segura e autônoma por longos períodos.
Dois mecanismos independentes garantem operação ininterrupta mesmo durante inspeção de um dos rastelos.
Duplo sistema de limpeza permite operar com alta carga de sólidos sem risco de colmatação da grade.
Acesso facilitado a ambos os rastelos para manutenção preventiva e corretiva sem parada do sistema.
O efluente bruto flui pelo canal e encontra a grade de barras inclinada do T-Rake Dual. Os sólidos grosseiros e fibrosos são retidos pelas barras enquanto o líquido passa livremente. Dois rastelos (rakes) independentes, acionados por motorredutor elétrico, percorrem ciclicamente as barras de baixo para cima, recolhendo os sólidos retidos e depositando-os no transportador de descarga na parte superior do equipamento.
O modo "dual" permite que os dois rastelos operem em alternância ou em paralelo, aumentando a frequência de limpeza e garantindo que a grade nunca colmate. O material recolhido é descarregado no transportador ou calha coletora e encaminhado ao contêiner de resíduos. Um painel elétrico com CLP gerencia automaticamente os ciclos de limpeza, temporizadores e alarmes de falha.
Sólidos grosseiros e fibrosos são retidos pelas barras enquanto o efluente passa livremente.
Dois rastelos independentes percorrem as barras em ciclos alternados, removendo os sólidos retidos.
Sólidos são depositados no transportador de descarga e encaminhados ao contêiner ou compactador.
Barras paralelas em aço inox com espaçamento configurável para gradeamento grosso (20-100 mm) ou médio (6-20 mm), conforme o projeto.
Dois conjuntos de rastelos (rakes) de dentes robustos percorrem as barras de forma independente, garantindo limpeza contínua e redundância operacional.
Acionamento elétrico com motorredutor de baixa rotação, projetado para operação contínua com baixo consumo energético.
Calha ou parafuso transportador na parte superior conduz os sólidos recolhidos ao ponto de descarga em container ou compactador.
Controlador lógico programável gerencia ciclos de limpeza, frequência dos rastelos, alarmes e diagnóstico de falhas remotamente.
Estrutura e guias de movimento em aço inoxidável AISI 304 ou 316L, resistente à corrosão e à abrasão do esgoto bruto.
Com dois rastelos, a grade nunca precisa parar para manutenção. Enquanto um rastelo é inspecionado, o outro continua operando, garantindo 100% de disponibilidade.
Os dois rastelos em alternância duplicam a frequência de limpeza das barras, evitando acúmulo de sólidos mesmo em eventos de alta carga (cheias, tempestades).
A manutenção preventiva ou corretiva de um rastelo pode ser realizada sem interromper o gradeamento, reduzindo risco operacional e penalidades de parada.
Em picos de sólidos, os dois rastelos podem operar simultaneamente para limpeza acelerada da grade, prevenindo colmatação e transbordamento.
Gradeamento grosso e médio no canal de entrada, protegendo todas as etapas subsequentes do tratamento
Proteção de bombas centrífugas e helicoidais contra danos por sólidos grosseiros e fibrosos
Retenção de sólidos em sistemas de drenagem pluvial com alta variação de vazão
Pré-tratamento de efluentes industriais com alta variabilidade e carga de sólidos
Substituição de grades manuais por solução automática com redundância e maior segurança operacional
Controle de descargas combinadas (CSO) com gradeamento confiável mesmo em condições de pico
A Estruagua é reconhecida como referência europeia em equipamentos de gradeamento automático para pré-tratamento de águas residuárias. Com amplo portfólio que inclui grades hidráulicas, eletromecânicas e de cabo, a empresa atende desde pequenas instalações até as maiores ETEs municipais da Europa.
O T-Rake Dual representa a evolução da linha de grades automáticas da Estruagua, incorporando o conceito de redundância operacional que garante a máxima disponibilidade do equipamento em condições críticas de operação. A 3CIME Water Solutions representa a Estruagua no Brasil, com suporte técnico especializado.
Tecnologia de gradeamento validada nas maiores e mais exigentes ETEs da Europa.
A 3CIME oferece dimensionamento, fornecimento, comissionamento e suporte técnico local.
Espanha · Referência em Gradeamento Automático
Nossa equipe técnica avalia sua necessidade e apresenta a solução T-Rake Dual ideal para o seu canal.
